Les turbines tubulaires, également appelées turbines à axe horizontal, se distinguent par un écoulement de l’eau principalement orienté dans l’axe horizontal, sans changement de direction notable à l’intérieur du conduit hydraulique. Ce mode de fonctionnement axial permet l’utilisation d’un rotor de plus grand diamètre, ce qui augmente la capacité d’absorption du débit et améliore considérablement l’efficacité hydraulique de l’installation. Leur structure horizontale facilite leur intégration dans l’infrastructure existante tout en simplifiant les opérations d’entretien. Voici les principales caractéristiques des turbines tubulaires :
Les turbines tubulaires trouvent une application idéale dans les centrales marémotrices, grâce à leur capacité unique à fonctionner dans les deux sens d’écoulement. Cette caractéristique les rend parfaitement adaptées à l’exploitation optimale des ressources hydrauliques à faible hauteur de chute.
Reconnues pour leur excellent rendement, leur faible coût d’investissement, leur mise en œuvre rapide et leur puissance de sortie croissante, les turbines tubulaires sont aujourd’hui largement privilégiées pour la production d’énergie hydroélectrique.

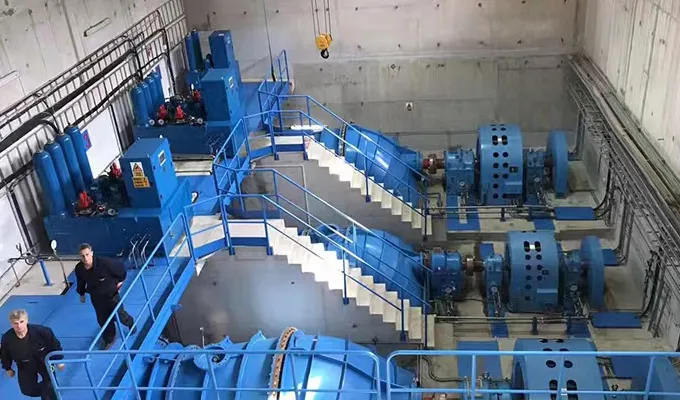

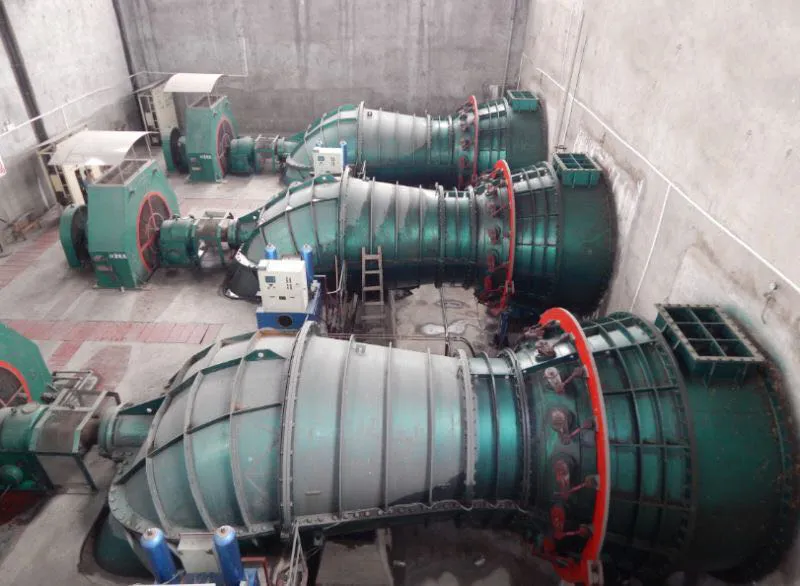

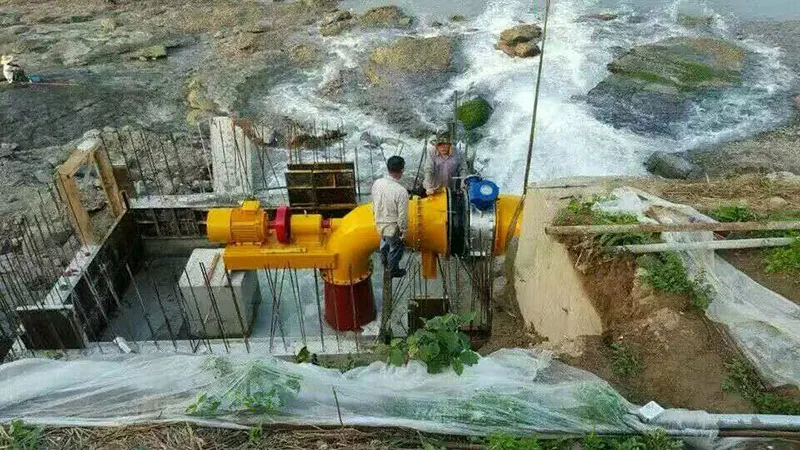

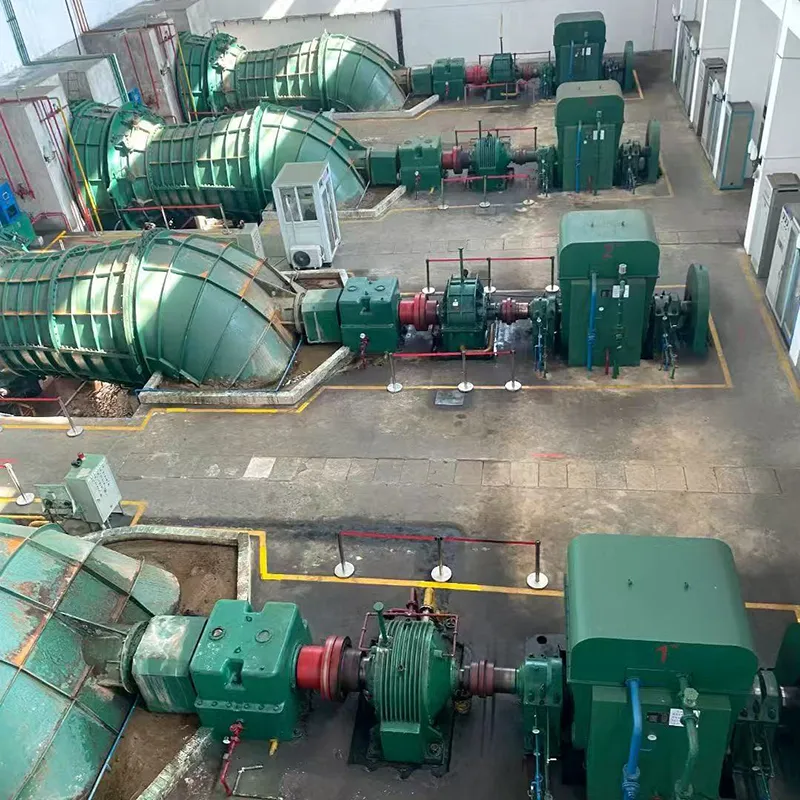

Nature de l’équipement: 3 ensembles turbo-alternateurs à flux axial
Paramètres de base:L'installation et la mise en service ont été réalisées avec succès en mai 2013.

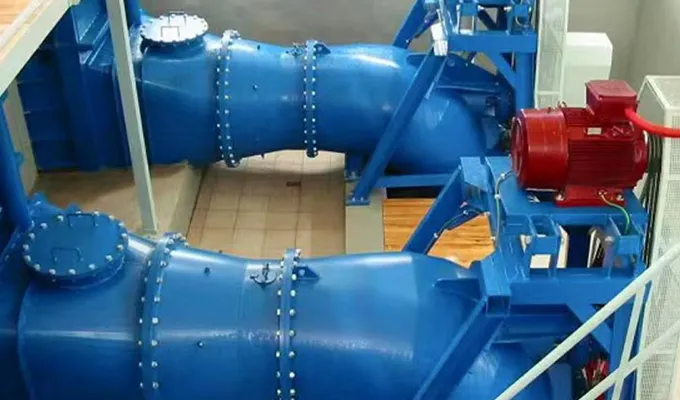

Nature de l’équipement : 2 ensembles turbo-alternateurs à flux axial
Paramètres de base:Exportation réussie vers le Pakistan en août 2023

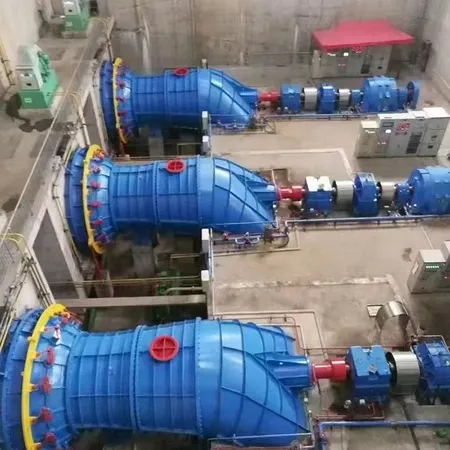

Nature de l’équipement : 3 ensembles turbo-alternateurs à flux axial
Paramètres de base:L'installation et la mise en service ont été réalisées avec succès en mars 2013.

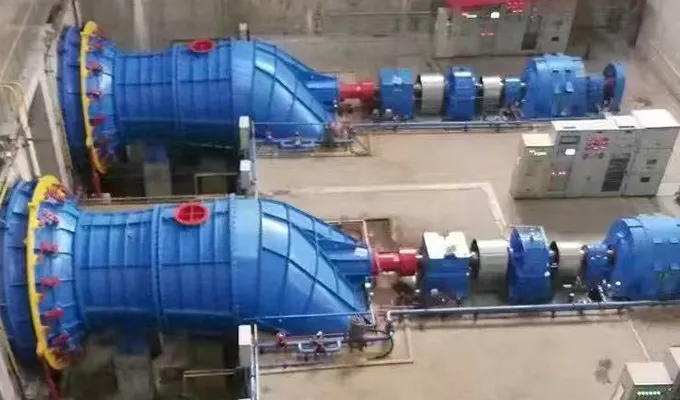

Nature de l’équipement : 2 ensembles turbo-alternateurs à flux axial
Paramètres de base:Exportation réussie vers l'Afrique du Sud en septembre 2021.

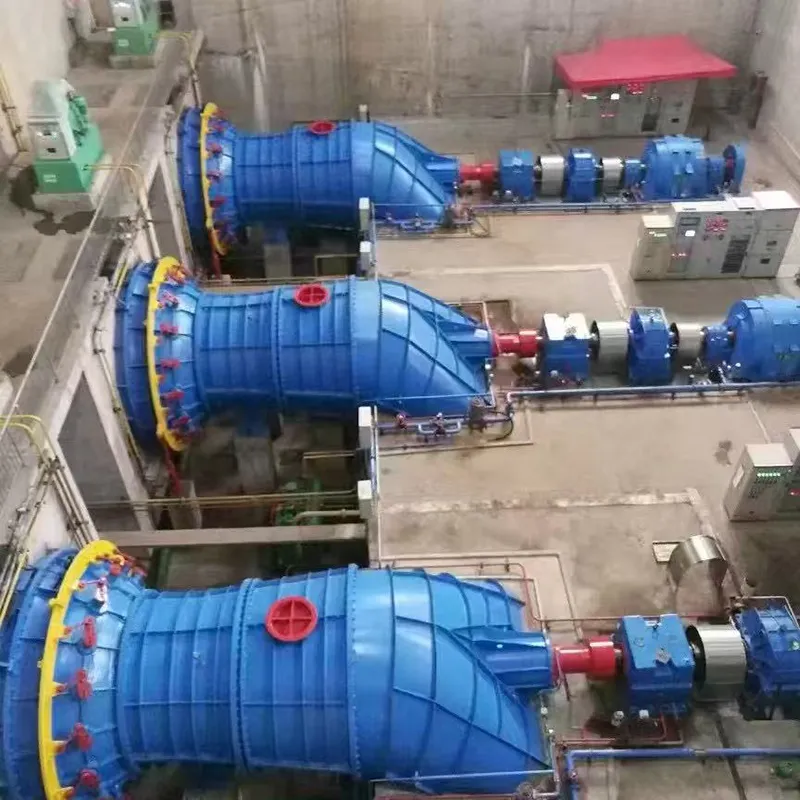

Nature de l’équipement : 4 ensembles turbo-alternateurs à flux axial
Paramètres de base:L'installation et la mise en service ont été réalisées avec succès en juillet 2018.

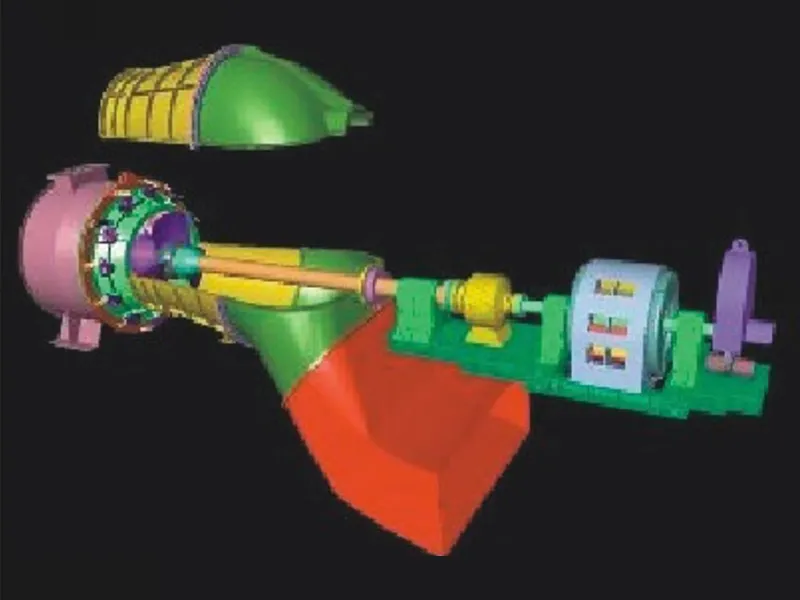

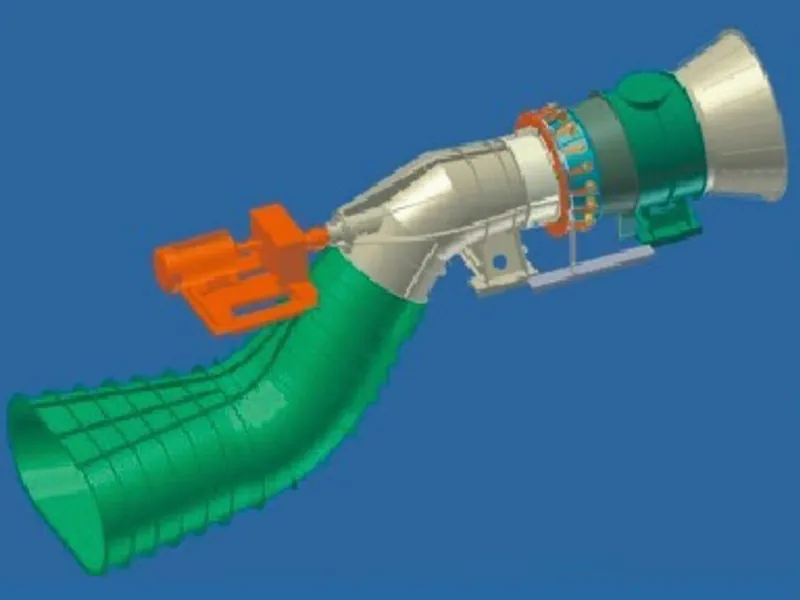

La turbine tubulaire repose sur le principe de l’écoulement axial et a été spécialement conçue pour les applications hydroélectriques à faible hauteur de chute. Contrairement aux turbines classiques, elle adopte une configuration à arbre horizontal et ne nécessite pas de volute. L’eau est directement acheminée vers le rotor via une conduite forcée. En passant à travers la turbine, l’eau exerce une pression sur les pales fixées à l’arbre de transmission, les entraînant en rotation. Ce mouvement constant permet au générateur, relié à l’arbre, de produire de l’électricité. Ce système assure une conversion fluide et efficace de l’énergie mécanique de l’eau en énergie électrique.
Les turbines tubulaires sont une solution idéale pour les applications à très faible hauteur de chute et à débits élevés, offrant une grande capacité de débit, une efficacité spécifique élevée et l’avantage de ne pas nécessiter de creusement.
D’un point de vue structurel, les turbines tubulaires peuvent être classées en :
Les turbines tubulaires sont particulièrement adaptées aux rivières ayant un débit élevé et une faible hauteur de chute, généralement entre 4 et 25 mètres. De plus, elles présentent des avantages en matière de construction, tels qu'une installation simplifiée, une réduction de l'utilisation du béton et un assemblage plus rapide.

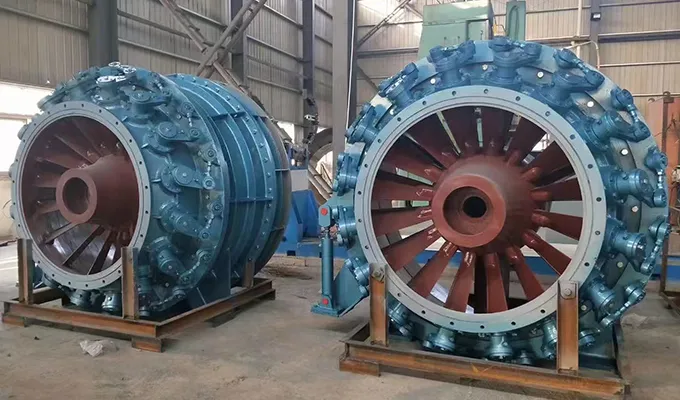

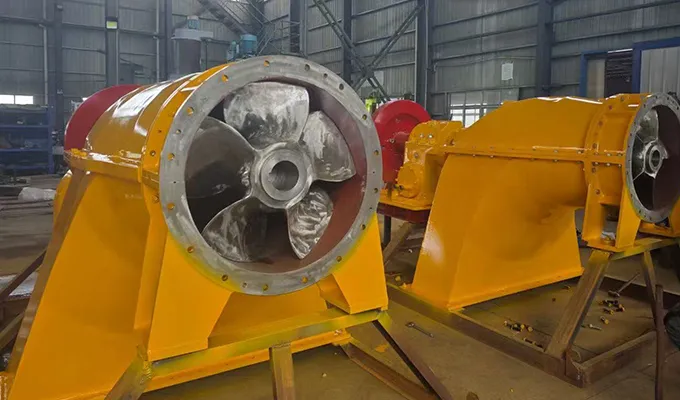

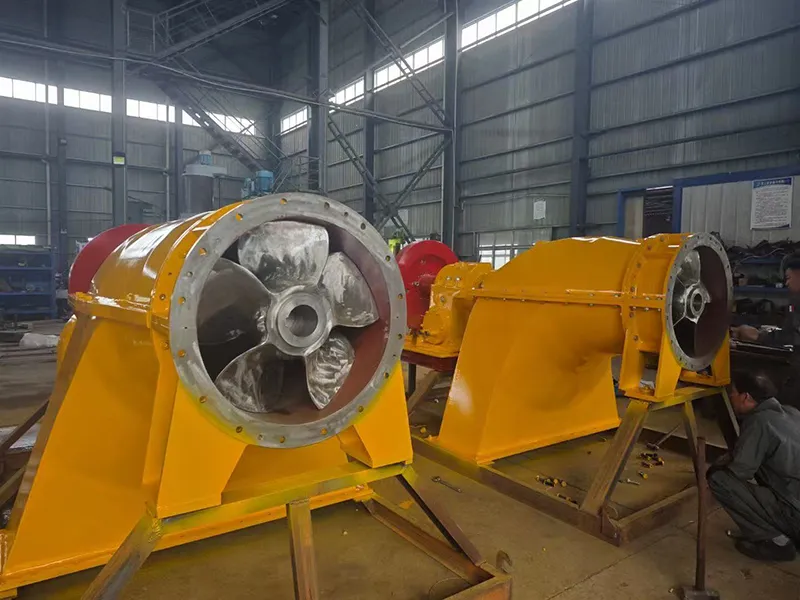

Le boîtier de la turbine tubulaire est fabriqué en acier classique, tandis que les pales sont en acier inoxydable, offrant ainsi une résistance à la corrosion et une durée de vie supérieure à 30 ans. Le boîtier du générateur est en acier et contient des bobines et des pôles magnétiques à l'intérieur.
Les turbines tubulaires sont le choix optimal pour exploiter l'énergie marémotrice et hydraulique à faible hauteur de chute et fort débit. Elles se distinguent par une grande capacité de débit, une efficacité élevée et des besoins minimes en excavation.
Après la commande de nos unités de turbines, nous vous fournirons un ensemble complet de plans d'installation. Si nécessaire, nous vous assisterons et vous guiderons tout au long du processus d'installation.
Notre équipe d’experts met à votre service son expérience éprouvée et son savoir-faire technique pour accompagner vos projets hydroélectricité en toute fiabilité.
Nous concevons, développons et fabriquons des centrales hydroélectriques perfectionnées clés en main, équipées de turbines hydrauliques parfaitement adaptées à la production d’énergie renouvelable.
En savoir plus21+ ans d’expérience
Plage de puissance : de 50 kW à 30 MW
Capacité annuelle : 150 groupes turbines-alternateurs de 5 000 kW
Capacité annuelle : 100 groupes turbines-alternateurs de 200 kW
